対象物を観察するとき、効果的な照明を使うことによってより鮮明な画像を得ることができます。 当社ではお望みの画像を得るための様々な照明をご用意しております。 目的に合った照明をお選びできるようにご紹介いたします。
| 目的 | 推奨する照明 | 効果 | ワークとの距離 | メリット |
|---|---|---|---|---|
| 反射を抑えたい | 拡散ドーム照明 | ◎ | 近い(被せる） | ドームで覆い、かなり反射を低減 |
| 拡散トンネル照明 | ◎ | 近い(被せる） | トンネル型により、ケーブルなど長尺の観察に有効 | |
| 蛍光灯照明 | ○ | 中間 | 反射を和らげた、柔らかい画像 | |
| 偏光フィルタ―ユニット | ○ | 遠い | 焦点距離を確保して反射を抑え込む | |
| 角度調整LEDガイド | △ | 中間～やや近い | 照明の方向と角度変更により、反射を低減 | |
| 傷の確認 | 角度調整LEDガイド | ◎ | 中間～やや近い | 照明の方向と角度変更により、傷を強調 |
| 拡散ドーム照明 | 〇 | 近い(被せる） | 反射を低減し、観察体表面の傷を明確に | |
| 凹凸の確認 | 角度調整LEDガイド | ◎ | 中間～やや近い | 照明の方向と角度変更により、凹凸を強調 |
| 高倍率での観察 | 同軸落射ユニット | ◎ | 近い | レンズの同軸の照明により高倍率観察を実現 |
| 加工中の観察 | 防塵ユニット | ◎ | 遠い | 加工による切子や水、油の飛散からスコープの照明、レンズを守る |

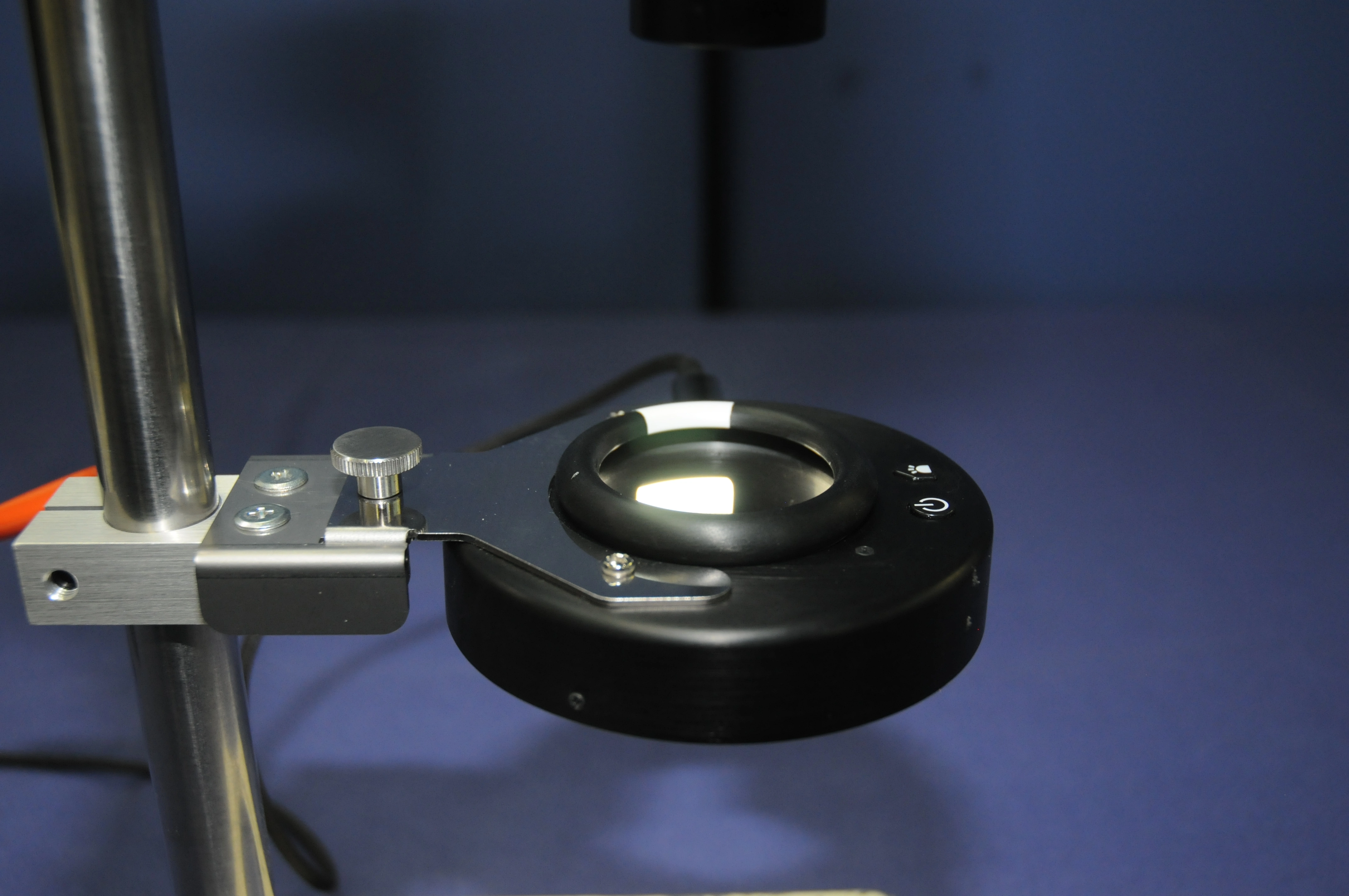

角度調整LEDリングライトガイド DS-LG-2
-
角度調整LEDリングライトガイド 装着状態
角度調整LEDリングライトガイド DS-LG-2特定の方向、角度からワークに照明を当てることができる可変照明のLEDライトガイドです。
リング型のLED照明部が４ブロックに分かれており、独立で点灯・消灯ができます。
ブロックの照明を斜めからあてることができ、凹凸のあるワークが立体的に観察できます。また平らな面にある紋様も見やすくなります。仕様- 白色LED (拡散フィルター装着）
- リング照明部は4ブロック分割。 独立でON/OFF。
- 角度調整機能付。（4ブロック全体が動きます）
- 調光機能付き。（4ブロック全体を一括調整）
用途:金属・樹脂- ヘアラインの傷検査
- ワーク表面の凹凸状態の確認
DS-LG-2 140,000円（税抜）
照明が4ブロックに分かれており、独立で点灯、消灯
ダイヤル操作で照明方向が変えられます。真下方向から内側方向へ無段階で可変。
照明の方向や角度を変えることにより、傷や凹凸のあるワークの観察をアシストしてくれる可変照明です。
スコープの標準落射照明と併用しても、効果があります。
-
標準落射照明
-
3方向点灯と標準落射照明
-
2方向照明
-
3方向照明
拡散ドーム照明 IDD-K80DW
-
ワーク表面の反射を抑えて、本来の表面状態を観察することができるドーム型の拡散照明です。
ドーム型形状により内部で照明を拡散。表面反射の強いワークでも、拡散ドーム照明を被せることにより、ドーム上部の観察窓を通して、反射を抑えた観察ができます。
反射を抑える目的としては、非常に効果の高い拡散照明です。拡散ドーム照明 IDD-K80DW仕様- 白色LED
- ドーム内径：φ54mm
- ドーム高さ：39mm
- デジタル調光機能付。1000階調（0～999）で調光可能。
用途：光沢のある金属、樹脂、ガラス- アルミ等表面反射の強いワークの観察
- ボタン電池の観察
- 光沢のある印刷物、ビニールの観察
- 成型品の傷観察
IDD-K80DW 140,000円（税抜）
-
ドリル先端 落射照明使用
-
ドリル先端 拡散ドーム使用
ワークに角度があり、照明が散乱して暗く見えてしまう場合にも、有効です。
-
六角レンチ
-
六角レンチの中央部分 落射照明使用
-
六角レンチの中央部分 拡散ドーム使用
-
おろし金
-
おろし金の刃 落射照明使用
-
おろし金の刃 拡散ドーム使用
拡散トンネル照明 MSDD-60KW
-
電線など長尺のワークや丸棒など曲面のワークの反射を抑えて、本来の表面状態を観察することができるトンネル型拡散照明です。
トンネル形状内で照明を拡散。長尺のワークに被せることにより、トンネル上部の観察窓を通して、反射を抑えた拡散照明での観察ができます。
トンネルのように入口・出口があるので長いケーブルやワイヤーなどでも切断せずに、被せるだけで観察が出来ます。
丸棒やネジ、ビス、ピンなど曲面のワーク観察にも有効です。仕様- 白色LED
- トンネル出入口幅：28mm
- トンネル高さ：30mm
- デジタル調光機能付。1000階調（0～999）で調光可能。
用途：金属ケーブル、金属の丸棒- 電線、ワイヤーの傷検査
- 電線のヨリ線検査
- ネジ、ビス、ピンの検査
- 針の検査
- ドリルの検査
MSDD-60KW 120,000円（税抜）
-
ねじ 落射照明使用
-
ねじ 拡散トンネル照明使用
-
USBケーブル (被覆無しの状態)
-
USBケーブル(被覆無) 落射照明使用
-
USBケーブル(被覆無) 拡散トンネル照明使用
-
USBケーブル(被覆無) 落射照明使用
-
USBケーブル(被覆無) 拡散トンネル照明使用
蛍光灯リングライトガイド DS-KEI-01
-
リング型の蛍光灯の照明で、柔らかい拡散照明により反射を和らげ、マイルドな画像が 得られます。実装基板など広い範囲の観察時に半田の反射を抑えた観察が出来ます。
また、基板のパターンも見やすくなります。蛍光灯リングライトガイド DS-KEI-01仕様- リング型蛍光灯
- ON/OFFスイッチ付
- 調光ボリューム付
用途：電子基板、樹脂、金属- 実装基板の半田確認
- 基板のパターン確認
- 成型品の傷検査
DS-KEI-01 68,000円（税抜）
-
蛍光灯リングライトガイド DS-KEI-01
-
基板 落射照明
-
基板 蛍光灯リングライトガイド使用

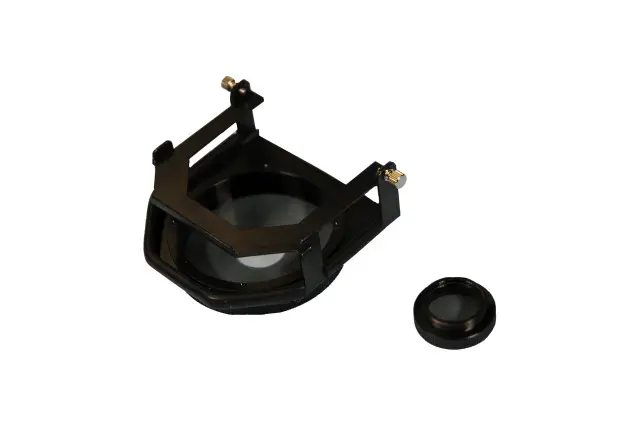

偏光フィルターユニット DS-POLA-05
-
偏光フィルターの使用によってワーク表面の反射を抑えることができる偏光照明を行うユニットです。
スコープのレンズ先端に取り付けるため、スコープとワークとの距離も十分確保でき、ワークの大きさも制限されません。
ワークを移動させながら観察したり、ワークを頻繁に変えるような観察作業では便利です。
偏光、通常照明の切り替えはダイヤル式で簡単にできます。偏光フィルターユニット
-
研磨用ディスク
-
研磨用ディスク 偏光フィルター無し
-
研磨用ディスク 偏光フィルター使用
防塵ユニット DS-P-01
-
スコープ先端に取り付けるアクリルカバーで、レンズ・照明部を切子や水滴から保護します。
防塵ユニット DS-P-01仕様- 透明アクリルカバー
用途：金属、樹脂などの切削観察- 加工観察時における切子、水滴からのレンズ・照明の保護
- 実験の観察
DS-P-01 25,000円（税抜）

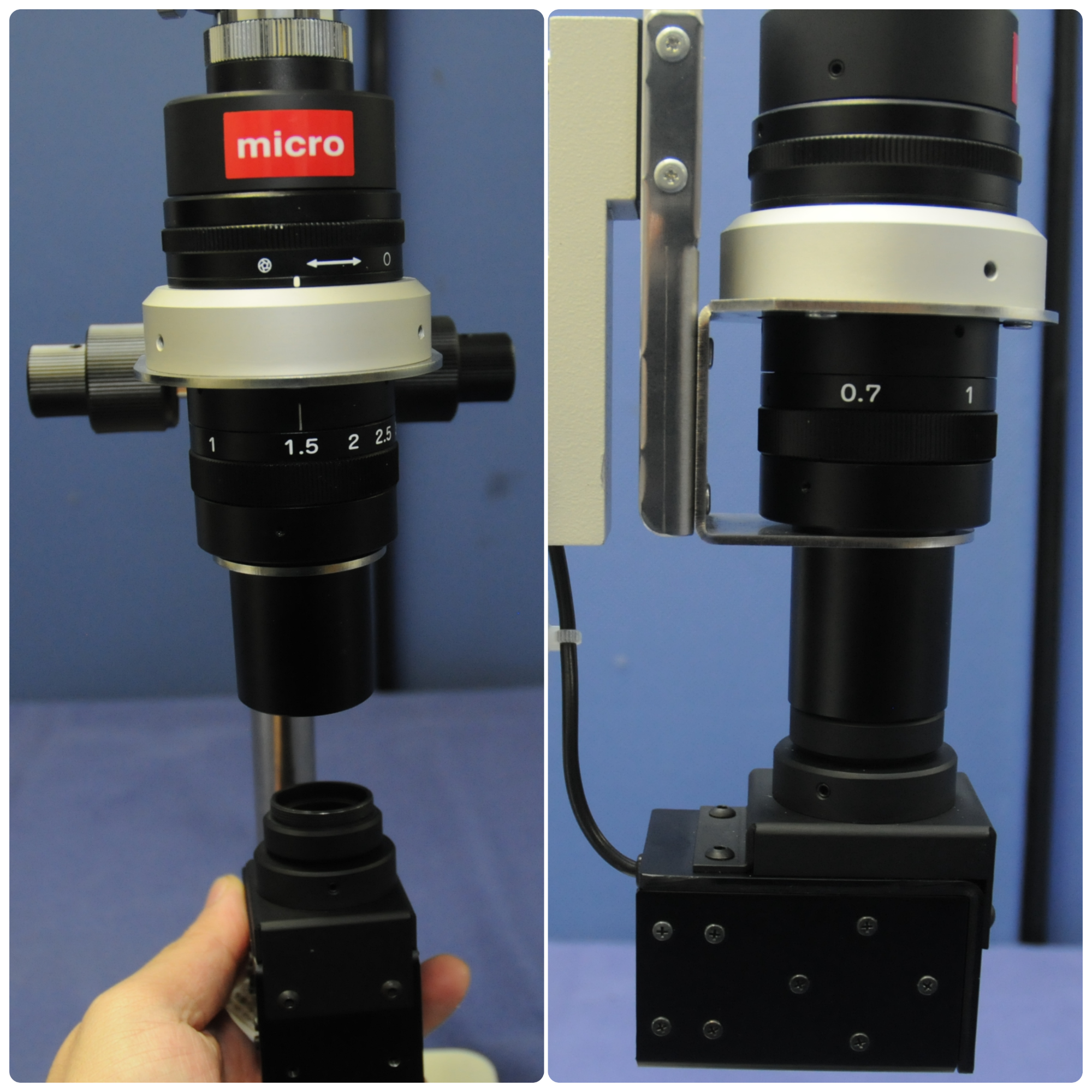

同軸落射照明ユニット POLA-UNIT-01
-
DS-400C,DS-330HDマイクロスコープに取り付けて使用することができる高倍率観察用の同軸落射照明ユニットです。
DS-400C,DS330HDマイクロスコープの標準照明は落射照明といって斜め真上から観察体全体に照明を当てます。(下記説明イラストをご参照ください。)
そのために、高倍率観察では十分な照明をピンポイントで与えられない場合が多く、また、鏡面に近い対象物では、照明を当てても、当てた方向と逆側へ照明が反射して逃げてしまうため、観察に必要な明るさを得ることができない場合があります。同軸落射照明方式の場合は、画像をとらえるレンズの光軸と同じ軸上から照明を当てるので、観察している部分にピンポイントに効率良く照明を当てることができます。 （下記説明イラストを参照ください。）
同軸落射ユニットセット内容と仕様- 同軸落射照明ユニット本体：DS-400C/CM/CL,DS-330HD/MHD/LHDに装着可能
- LED照明:白色LEDスポット照明
- 電源/コントローラー：デジタル調光機能付。1000階調(0～999)で調光可能。
-
- セットにレンズは含まれていません。下記価格をご参考にしてください。
POLA-UNIT-01 同軸落射照明ユニット 200,000円（税抜） MA5 5倍対物レンズ 120,000円(税抜） MA10 10倍対物レンズ 140,000円(税抜） MA20 20倍対物レンズ 160,000円(税抜） 用途：IC,CD-ROM,回路パターン- ICのパターンやLCDの電極などの高倍率での観察
- 半導体ウェハーのような表面が鏡面状態の対象物の観察
- 金メッキなど光沢の強い金属や表面がなめらかな樹脂の観察
-
表面が鏡面のような鍵を落射照明と同軸落射照明で観察してみます。倍率は、どちらもほぼ同じ350倍にしています。
-
落射照明使用
-
同軸落射照明使用
金属鏡面など正反射する観察体は、斜めからの落射照明では、照らした角度と同様の角度で 反対方向へ照明が逃げてしまいます。そのため観察に必要な明るさが得られず、観察体の表面が暗く映ってしまいます。 同軸落射照明では、ピンポイントで照明を与えられ、周りからの反射も抑えられるので、観察体の表面状態がよくわかります。
説明イラスト
- 落射照明
反射した光（＝画像）をレンズでとらえて拡大し、観察体の表面状態や色などを拡大観察することができます。落射照明イラスト
-
画像をとらえるレンズの光軸と同じ軸上から照明を当てる方式なので、高い倍率でも観察している部分にピンポイント的に効率良く照明を与えることができ、周りからの余計な反射を抑えることができるメリットもあります。レンズは高倍率観察に対応した専用の対物レンズを使用します。同軸落射照明イラスト
-
