マイクロスコープとモニターの解像度

公開日:2021年2月11日最終更新日:2023年11月16日 2021年02月

1. マイクロスコープとモニターの解像度の関係
2. 計測ソフトのFIT機能

マイクロスコープとモニターの解像度の関係

マイクロスコープのカメラ解像度が高くても、モニターの解像度が低いと、マイクロスコープでとらえた画像全域をライブ画でモニターに表示させることができません。
例として、200万画素カメラを搭載したマイクロスコープの画像を一般的なノートパソコンに表示させる場合で考えてみます。
ピクセルとは色情報を持つ小さな点で、この点が集まって画像を構成します。

カメラの解像度
横1600ピクセル
縦1200ピクセル
200万画素

ノートパソコンのモニター(15.6インチ)の解像度
横1366ピクセル
縦768ピクセル
105万画素
（一般的なノートパソコンとは違い、検査用で導入されるノートパソコンは解像度の低いものがほとんどです。）

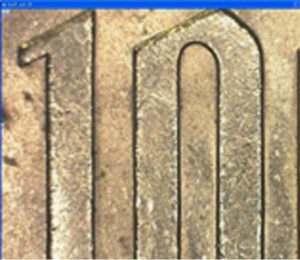

下のイラストのようにモニターの解像度がカメラの解像度より低いと、カメラでとらえた画像全域を表示させることができません。

このように、本来はとらえている部位を確認できないことや、特定の範囲でしか計測ができないといったことが起こります。よって、モニターの解像度が、マイクロスコープの解像度と、ある程度同じになることをお薦めします。
最近のノートパソコンでは高解像度（1600×900 , 1920×1080)を搭載したタイプも販売されています。

計測ソフトのFIT機能

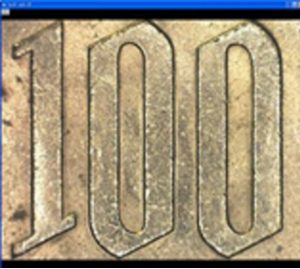

当社の計測ソフト LeopardおよびMicroLaboLTにはFit機能といって、使用されるモニターの解像度に合わせて、自動的にカメラの表示サイズに調整して、全域を表示させる機能が搭載されています。

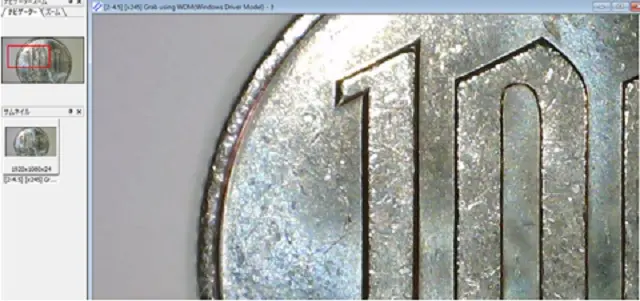

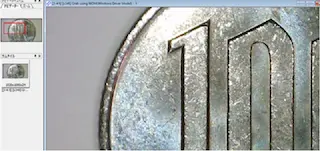

保存画像は、本来のカメラの解像度である200万画素で保存されます。また、保存画像を100%で表示させた場合でも、現在、全体のどの部分が表示されているかを一目で確認でき、部位の移動も簡単に行える機能が搭載されています。
