当社は10年来、UV硬化向け照射器の開発製造販売にて一定の評価を頂戴してきました。 4年前からその技術転用として、磁粉探傷（蛍光浸透）向け照射機「LEDブラックライト」の開発製造を並行することにしました。 今では複数の機種によって、オンライン検査に必要な機能性能を持たせるなど、各種のカスタマイズにも応じております。 以下に特徴を述べます。
- スリム＆コンパクトな構造ゆえに、オペレーターの視野を十分に確保できます。 （LED素子、可視光カットフィルター、および放熱フィンの一体成型でコンパクト化）
- 照射機能性能は、均一かつ滑らかなブロード照射ゆえに、偏りのない照射エリアを実現しています。
- LEDゆえに、当然熱くはないので、検査作業環境の優しさと省電力に寄与いたします。
- 照射機内のLEDユニットごと交換も簡単にできます。
以下に適用例を述べます。 検査対象が長ものなどの場合には、複数台の照射機を同時コントロール可能な専用電源をお勧めいたします。 当社独自の構成によって、検査の安全・安心面を充実し検査品質の向上に寄与いたします。 照射機ごとの調光設定、照射機ごとの断線検知警報、温度異常警報（および強制遮断）、累計稼働時間（LED交換時間）機能などによって、不点灯のまま検査の回避や、予期しない温度異常時の自動消灯など、予め操業実態に合わせて設定できます。 また検査現場の設備環境に合った内容（アレンジ）にも応じています。ぜひご相談ください。
広い照射範囲タイプ
コンパクトゆえに、オペレーターの視野を妨げることがない（有効検査エリアが広い）ので検査品質の向上に寄与します。
UVT300
-
検査対象に応じて、複数台による照射エリアを造り込めるなど、ユーザーさまの自在設計に寄与いたします。 国内大手自動車ユーザーさんなど各種部品検査にも採用いただいています。
- 波長365nmの小型軽量タイプ
- 30cm範囲をほぼ均一な照射
- 可視光カットフィルター付きなので鏡面でもぎらつきません。
- 点灯、消灯は瞬時にできます。
- LEDなので長寿命 平均20,000Hr
- ファンによる空冷により連続点灯で熱くなりませんので作業者にやさしい製品です。
- すでに大手自動車メーカー、大手鉄鋼、鋼管メーカーに採用されています。
- ボリューム調光可能
-
WD380mm
照度分布300mm径4000 4000 5000 4000 4000 -
WD600mm
照度分布300mm径2000 2000 2000 2000 2000
UVT600
-
- UVT300 2台分を内装した商品です
- コンパクトで広い範囲を照射します
- 手持ちタイプとしても据え置きタイプでも使えます
- 鋼管の端部検査などに採用されています
-
WD600mm
照度分布 600mm径
3500 3500 5000 3500 3500 -
WD800mm
照度分布 800mm径
1500 1500 2000 1500 1500
モデル UVT300 UVT600 入力電圧 100～240V 100～240V 消費電力 55W 110W 波長 365 LED 6灯 365 LED12灯 LED寿命 平均20000Hr 平均20000Hr 調光機能 10～100% 10～100% 冷却方式 ファンによる空冷 ファンによる空冷 ケーブル長 3m 3m 使用環境 周囲温度: 0～45度
結露なきこと周囲温度: 0～45度
結露なきこと照射器 50 x 50 x 92H (mm)
200g ハンドル付き 400g90 x 90 x 92H (mm)
900gコントローラー 140W x 105D x 112H (mm)
1600g130W x 240D x 65H (mm)
1600g可視光カットフィルター あり あり
細長い照射範囲タイプ
長尺物(棒鋼製品)の検査ラインに最適です。連結した場合に照射範囲が途切れません。
UVT25x60
-
据え置きタイプ
- 波長365nmの定置型タイプ。長尺な範囲をほぼ均一な照射
- 可視光カットフィルター付きなので鏡面でもぎらつきません。
- 点灯、消灯は瞬時にできます。
- LEDなので長寿命 平均20,000Hr
- ファンによる空冷により連続点灯で熱くなりませんので作業者にやさしい製品です。
- 幅方向が小さいながら広い幅を滑らかなブロード照射ゆえに、偏りのない照射エリヤを実現しています。また連続設置した場合 機器間の照度むらがありません。
- すでに大手自動車メーカー、大手鉄鋼、鋼管メーカーに採用されています。
- ボリューム調光可能
オプション電源によりLED断線検知、温度異常検知、など安全面で充実。
-
照度データ
600mmx300mm の照度データ WD:600mm 電流値(調光):80% 照度単位：mW/cm2
| mm/mm | -300 | -250 | -200 | -150 | -100 | -50 | 0 | 50 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -150 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.2 | 5.2 | 5.1 | 5.1 | 5.0 | 4.9 | 4.0 | 3.0 |
| -100 | 3.3 | 3.5 | 4.3 | 4.0 | 3.9 | 4.0 | 4.3 | 4.2 | 4.0 | 4.0 | 3.7 | 3.8 | 3.0 |
| -50 | 3.4 | 3.0 | 5.0 | 5.5 | 5.5 | 5.7 | 5.4 | 5.6 | 5.4 | 5.4 | 5.4 | 4.7 | 3.5 |
| 0 | 4.0 | 5.1 | 5.3 | 6.0 | 6.0 | 6.0 | 6.7 | 6.6 | 6.0 | 5.9 | 5.8 | 5.5 | 4.0 |
| 50 | 3.5 | 3.6 | 4.4 | 5.0 | 5.0 | 4.5 | 4.7 | 6.0 | 4.5 | 4.2 | 3.9 | 3.5 | 3.5 |
| 100 | 3.2 | 2.6 | 4.0 | 5.0 | 4.0 | 4.4 | 4.5 | 5.2 | 4.2 | 4.0 | 3.8 | 3.3 | 3.0 |
| 150 | 3.0 | 4.0 | 4.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 4.2 | 3.8 | 3.7 | 3.2 | 3.0 |

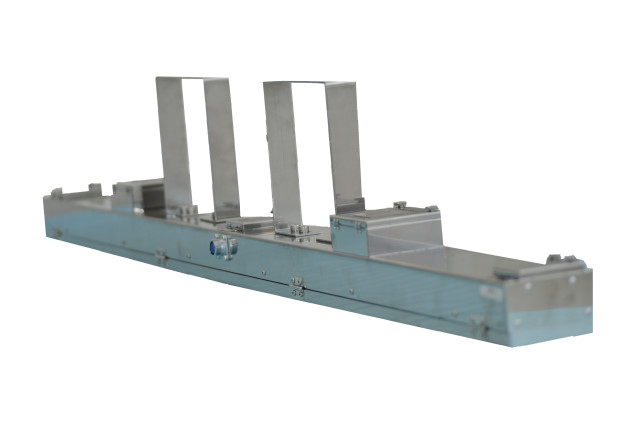

UVT10x100
-
長尺タイプ
- 1 台で 1m 長さを照射
- 棒鋼ラインの磁粉探傷検査に実績あり。
連続設置で機器間の照度に落ちこみが無く 安定した照度で検査ができます。
例えば 7mラインの場合７台を連続設置して WD800mm 幅150mmを2000μW以上の安定した照度で照射できます。
LEDの寿命も取扱説明書に沿った使用方法で管理いただければ２万時間以上の耐久性がありますのでメンテナンス費用の節約になります。 -
照度データ
1200mm の照度データ 電流値:70% 照度単位：mW/cm2
長さ半分の記載ですが，残り半分の700mm は相対のデータとなります。
| mm/mm | 700 | 650 | 600 | 500 | 400 | 300 | 200 | 100 | 0 |
|---|---|---|---|---|---|---|---|---|---|
| -100 | 1 | 1.1 | 1.5 | 1.8 | 2.1 | 2.2 | 2.3 | 2.5 | 2.5 |
| -80 | 1 | 1.1 | 1.5 | 1.8 | 2.1 | 2.2 | 2.4 | 2.5 | 2.5 |
| -60 | 1 | 1.1 | 1.5 | 1.8 | 2.1 | 2.2 | 2.3 | 2.5 | 2.5 |
| -40 | 1 | 1.1 | 1.6 | 1.9 | 2.2 | 2.3 | 2.5 | 2.7 | 2.7 |
| -20 | 1 | 1.2 | 1.7 | 1.9 | 2.3 | 2.4 | 2.6 | 2.9 | 2.9 |
| 0 | 1 | 1.2 | 1.7 | 2.0 | 2.4 | 2.4 | 2.7 | 2.9 | 2.9 |
| 20 | 1 | 1.2 | 1.7 | 1.9 | 2.4 | 2.3 | 2.7 | 2.9 | 2.9 |
| 40 | 1 | 1.1 | 1.7 | 1.9 | 2.3 | 2.3 | 2.6 | 2.8 | 2.8 |
| 60 | 1 | 1.1 | 1.6 | 1.9 | 2.3 | 2.2 | 2.5 | 2.8 | 2.8 |
| 80 | 1 | 1.1 | 1.5 | 1.8 | 2.2 | 2.2 | 2.4 | 2.6 | 2.6 |
| 100 | 1 | 1 | 1.5 | 1.8 | 2.1 | 2.2 | 2.3 | 2.5 | 2.5 |
| モデル | UVT25x60 | UVT10x100 |
|---|---|---|
| 入力電圧 | 100～200V | 100～200V |
| 消費電力 | 150W | 150W |
| 波長 | 365nm | 365nm |
| 紫外線強度 WD600mm | 4000μW/cm2 | 2000μW/cm2 |
| 照射範囲 | 600x200mm | 1200x200mm |
| LED寿命 | 平均20000Hr | 平均20000Hr |
| 調光機能 | 10～100% | 10～100% |
| 冷却方式 | 空冷 | 空冷 |
| ケーブル長 | 3m | 3m |
| 使用環境 |
周囲温度: 0～45度 結露なきこと |
周囲温度: 0～45度 結露なきこと |
| 照射器 | 592L x 120W x 208H (mm) 約4.2kg |
1180L x 80W x 200H (mm) 約5.2kg |
| コントローラー | 230W x 265D x 65H (mm) 約1.6kg |
230W x 265D x 65H (mm) 約1.6kg |
| 可視光カットフィルター | あり | あり |
