  3. BGAスコープ MS-1000A-LS
WD長く調整可能、視野範囲広い

BGAスコープ MS-1000A-LS

  • MS-1000A-LS

    70倍でありながら、他のモデルに比べて約3倍広い視野（約15mm）を持ち、 通常の距離では検査が困難なBGA基板の二重構造や障害物がある環境での検査に適しています。

    また、低倍率時にはオプションのバックライトシステム（BL-SYSTEM-01）を使用することで、 スコープの真正面に位置するBGAパッケージの反対側から照明を当てることが可能です。これにより、 BGAボールのフィレット状態・位置ずれ・変形を影絵のようなシルエットとして観察できます。 さらに、内部にブリッジがある場合は、バックライトの光が遮られるため、簡単に確認することができます。

    付属のQFP観察用プリズムを使用すれば、QFPパッケージのリードと基板との半田（はんだ） 接合部をモニター画面で拡大観察できます。ペン感覚で斜めから観察できるため、QFPのリードだけでなく、 コンデンサーやスルーホール側面の観察も可能です。

カメラ 200万画素CMOS
レンズ 固定倍率レンズ
倍率(21インチPCモニター上) 70倍
接続 パソコン　(USB2.0)
対応OS Windows 11,10
PCスペック ※対応OSが正常動作すること
ディスプレイ HD（1280×720）以上
付属品 BGA観察用プリズム(2mm厚)
QFP観察用プリズム
ビュワーソフト、収納ケース

BGA観察用プリズムは厚さ2mm(標準),1mm,0.5mmをご用意しています。

用途
  • 基板とBGA ボールとの接合状態確認
  • BGAボールの変形確認
  • 実装の位置ずれ確認
  • BGAボール同士のブリッジ確認
  • BGA ボールの表面観察
  • フラックス残の確認
  • BGAパッケージとBGA ボールとの接合確認
  • リワークを行った際の仕上がり確認
  • 量産前のBGA実装プロファイル設定や実装後の品質確認
  • 受託生産のための様々な仕様のBGAパッケージを検査する必要がある場合
  • QFPリードの接合状態
  • QFOリードの曲がり確認
  • BGAボール、QFPリードの接続部分のコプラナリティ検査
  • コンデンサーなどの実装部品の接合確認
  • スルーホールの側面検査
バックライトシステム BL-SYSTEM-01(オプション)併用での主な用途
  • BGAボールのフィレット状態確認
  • 実装の位置ずれ確認
  • BGAボールの同士のブリッジ確認
  • フラックス残の確認

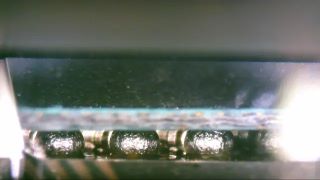

サンプル画像

クリックすると拡大します。

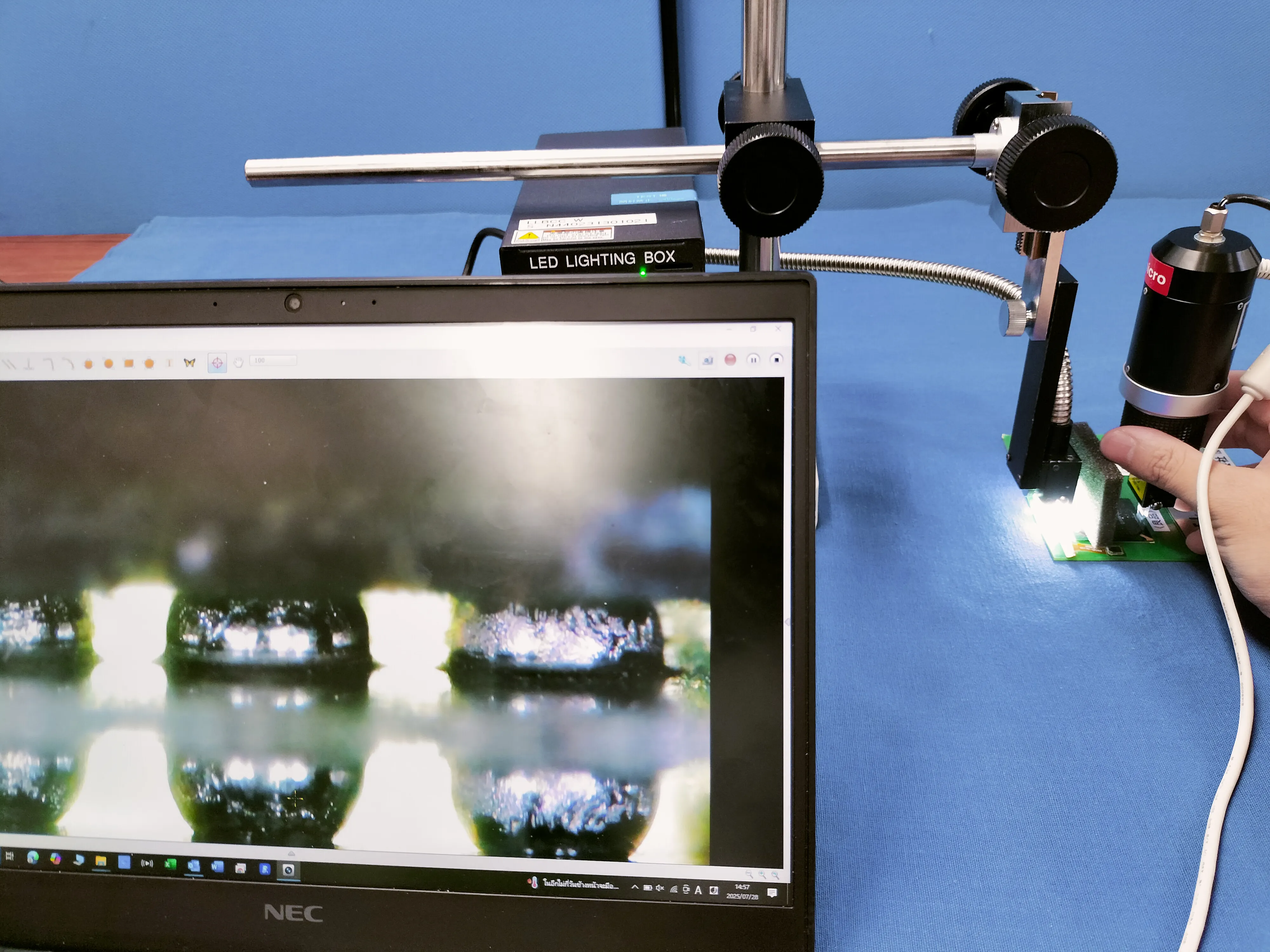

  • 観察方法
  • WD長く調整

  • 観察エリアが広い
  • バックライト

オプション

クリックすると拡大します。
  • バックライトシステム BL-SYSTEM-01

Backlight System（バックライトシステム）とは


バックライトシステムは、すべてのBGAスコープモデルに対応可能なオプション機構です。
本システムは、ワーク背面に設置し、高輝度バックライトによって背景光を照射することで、 観察対象の輪郭や形状をより鮮明に映し出します。


BGAスコープ × バックライトシステムの併用メリット


バックライトシステムを併用することで、BGAのはんだボール列の配列を明確に確認できます。
異物の混入などにより整列が乱れている場合でも、最前列から最後列までの状態を一目で把握可能です。
さらに、背景からの高輝度バックライトにより、はんだボールの成形状態（形状）をより鮮明に映し出します。
BGAスコープの角度を調整することで、第一列の奥にある列まで確認することができ、検査精度の向上にも貢献します。
特にMS-1000A-LSモデルとの併用がおすすめです。MS-1000A-LSは、他のBGAスコープより焦点距離が長いため、最大限の効果を発揮します。

  • バックライトシステム BL-SYSTEM-01

バックライトシステムセット内容

  1. スタンド
  2. カメラ固定 MS-BL-01（延長アーム）
  3. バックライトプリズムホルダー
  4. バックライトプリズム PR-M1（2㎜）
  5. 光ファイバー
  6. ライティングボックス
